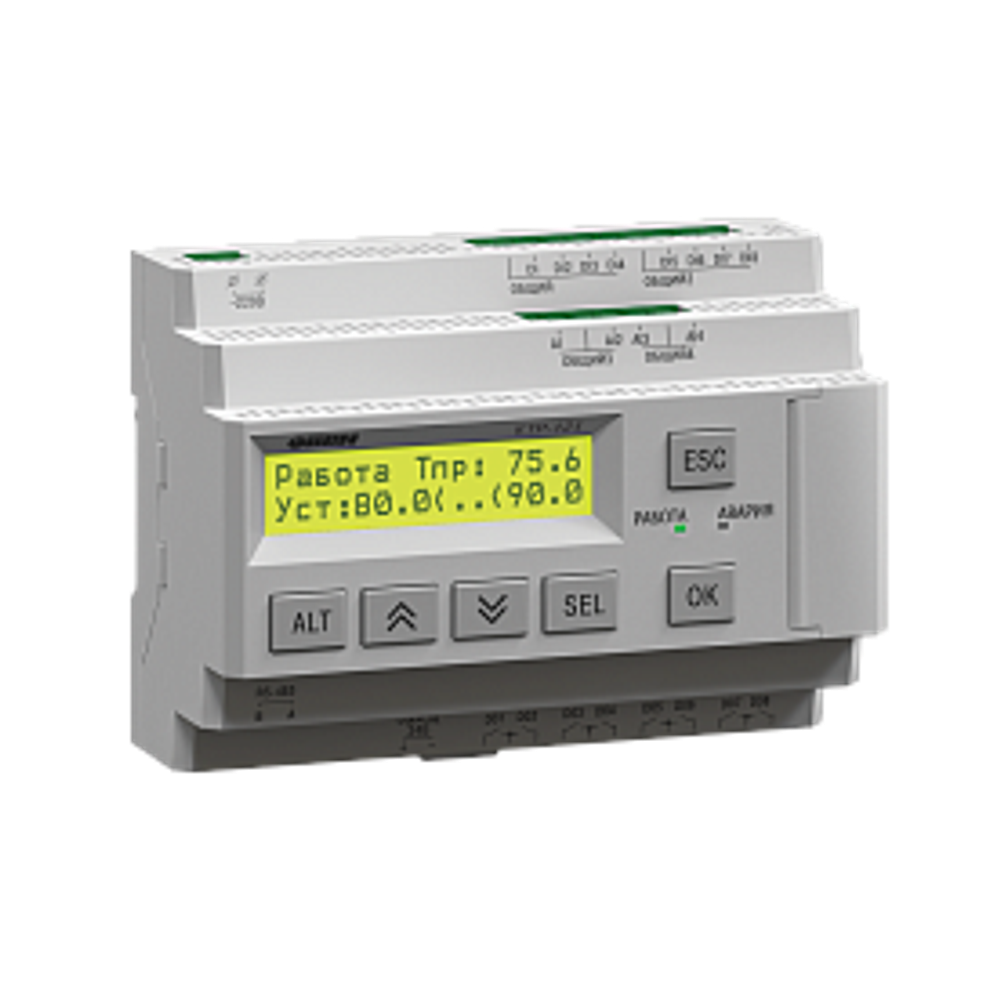

Блок автоматического управления котельной КТР-121.220.02.20 арт:79027

Купить в 1 клик

КТР-121.220.02.20 - автоматика котельной.

Напряжение питания: АС 220 В

Функциональные возможности:

Каскадные регуляторы КТР-121.02

  • Регулирование температуры теплоносителя в общем трубопроводе.
  • Погодозависимое регулирование по отопительному графику.
  • Управление каскадом до 4-х котлов.
  • Защита от тактования котлов.
  • Совместимость с одно-, двух-, трехступенчатыми или модулируемыми горелками.
  • Защита водогрейных котлов от конденсата.
  • Автоматическая смена ведущего котла по времени наработки.
  • Контроль аварий горелки.
  • Контроль безопасности котельной (Пожар, Загазованность, Давление газа на вводе, Взлом).
  • Контроль давления теплоносителя в общем трубопроводе.
  • Управление насосами циркуляции в сетевом контуре. Ротация и ввод резерва.
  • Управление подпиткой системы.
  • Автоматическая смена ведущего котла по времени наработки.
  • Исключение эффекта тактования котла.
  • Защита от конденсата.
  • Контроль разрежения в топке котла.
  • Прогрев котла при первоначальном пуске.
  • Контроль протока теплоносителя через котел.
  • Управление подпиткой системы.
  • Управление газовыми и жидкотопливными горелками с использованием стандартных контактов Т1-Т2, Т6-Т7-Т8 (pin-to-pin).
  • Совместим с горелками мировых производителей: Weishaupt, CIB Unigas, Lamborghini, Rielo, Oilon, Baltur, EcoFlam, SAACKE и пр.
  • Ведение журнала аварий с меткой времени.
  • Диагностика работы всех узлов системы.
  • Работоспособность котельной при выходе из строя датчика температуры прямой воды.
  • Удаленное управление котельной.
  • Поддержка датчиков РТ100, РТ1000, 100М и NTC10k.

Документация:

Руководство по эксплуатации КТР-121.01.10

Руководство по эксплуатации (краткое) КТР-121.01.10

Сертификаты:

Декларация о соответствии на КТР

Сертификат промышленной безопасности на КТР

ПО:

ОВЕН Конфигуратор

Прошивка ПРМ

Пользовательские программы ИПП120

Описание
Отзывы
Описание

КТР-121 – это контроллер с готовыми алгоритмами для автоматизации котельной. Подходит для установки в блочно-модульных, стационарных, крышных водогрейных котельных, а также котельных с котлами наружного размещения и котельных с пристроенным ИТП. Управление горелкой осуществляется через встроенный менеджер горения. Контроллер управляет модулируемыми, одноступенчатыми, двухступенчатыми и трехступенчатыми горелками. По типу топлива поддерживаются газовые, жидкотопливные, комбинированные и электрические горелки.

Алгоритмы КТР-121 разделены по задачам автоматизации котельной. Линейка состоит из трех групп алгоритмов:

  • КТР-121.01 – автоматика котла.
  • КТР-121.02 – автоматика котельной.
  • КТР-121.03 – автоматика отопления и ГВС.

Объединяя различные алгоритмы КТР-121 в единую систему, можно получить решение для сложных схем котельных. Комбинации алгоритмов позволяют подобрать оптимальный набор автоматики для котельной.

Схема контроллера котла ОВЕН КТР-121

Схемы КТР-121.02

Условные обозначения

Тп – температура в подающем трубопроводе

Тн – температура наружного воздуха

Тоб – температура в обратном трубопроводе

Туг – температура уходящих газов

Рп – давление в подающем трубопроводе

PDS – реле перепада давления

PS – реле давления

FS – реле протока

НК – насос котловой

НРЦ – насос рециркуляции

НЦ – насос циркуляции

НП – насос системы подпитки

PSпд – реле давления подпитки (прессостат)

М – клапан регулирующий с электроприводом



Для каскада из 2-х котлов с прямым управлением горелками
Для каскада до 4-х котлов с прямым управлением горелками
Для каскада до 4-х котлов с контролем параметров каждого котла
Для каскада до 4-х котлов с сетевыми насосами
Для каскада до 4-х котлов с регулированием общей температуры обратной воды насосом байпаса
Для каскада до 4-х котлов с регулированием общей температуры обратной воды КЗР
Для каскада до 4-х котлов с сетевыми насосами и подпиткой
Для каскада до 4-х котлов с насосами байпаса на каждом котле
Для каскада до 4-х котлов с котловыми насосами и регулированием температуры обратной воды на каждом котле

Диспетчеризация

Наличие интерфейса RS-485 на борту контроллеров, позволяет включать их в системы диспетчеризации. Информацию с приборов можно передавать на ОРС- серверы, SCADA-системы, облачные сервисы. В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для КТР-121.Диспетчеризация

При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.Диспетчеризация

Визуализации и индикация

Визуализация котельной в системе с контроллером ОВЕН КТР-121Для оперативного контроля, координации технологического процесса с использованием передачи информации между котельной и диспетчерским пунктом используется визуализация. Она может быть реализована на мнемосхемах в облачных сервисах, SCADA-системах и т.д. Для удобства представления информации о состоянии котельной используют «местную» визуализацию с выводом на панель оператора. При необходимости визуализации котельной предлагается использование линейки сенсорных панелей оператора СП3хх.

Пульт индикации контроллера котла ОВЕН КТР-121

Для отображения и редактирования параметров прибора с дверцы щита может быть использована выносная панель оператора ИПП120. Панель объединяется с КТР-121 по интерфейсу RS-485, собирает информацию с приборов и предоставляет ее оператору или наладчику.

Преимущества использования КТР-121 вместе с ИПП120:

  • Готовые варианты индикации панели, не требуется программирование.
  • Применение одной ИПП120 на связку приборов или для каждого КТР-121 отдельно.
  • Доступ к оперативным параметрам прибора без наличия группы по электробезопасности.
  • Удобный монтаж – панель крепится в отверстие 22,5 мм, для подключения достаточно подвести четыре провода: питание и интерфейсную линию.
  • Использование в тяжелых условиях эксплуатации: IP65, температура окружающего воздуха до +55 °C.

Пользовательские программы для работы ИПП120 совместно с КТР-121 можно скачать по ссылке.

Использования КТР-121 вместе с ИПП120

Конфигурирование с ПК

Контроллер КТР-121 можно настроить как с панели прибора, так и с использованием ПК в Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры при необходимости. Также в конфигураторе есть возможность отслеживать изменения параметров в режиме «реального времени».



Общекотельные аварии

КТР-121 имеет возможность контролировать общекотельные аварии и передавать их на диспетчеризацию. Для этого достаточно подключить модуль ПРМ-1 к каскадному или котловому регулятору по внутренней шине SPI.

Общекотельные аварии
