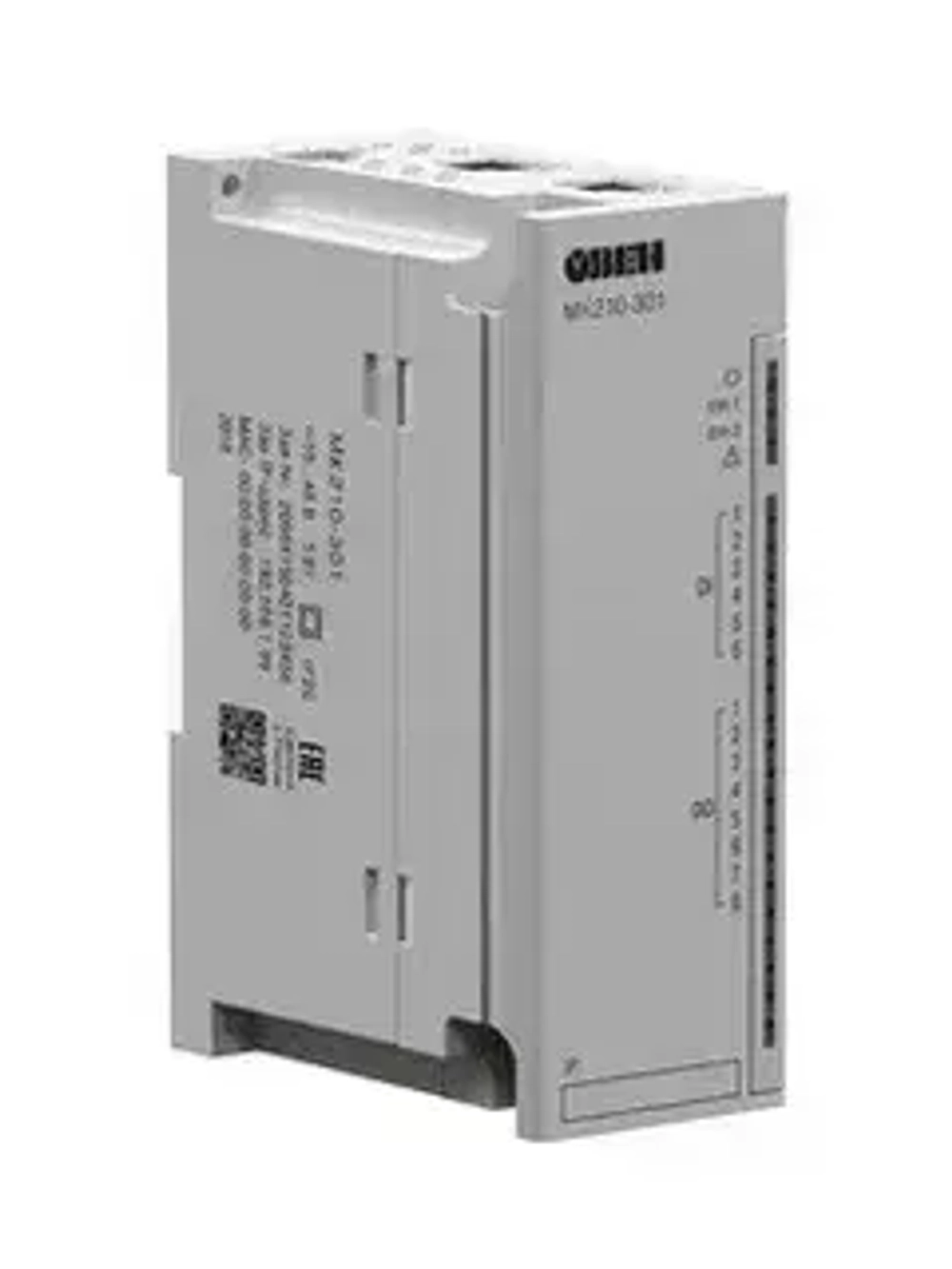

Модули дискретного ввода/вывода (Ethernet) ОВЕН МК210-302
Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть Ethernet.
|
Коммуникационные возможности |
|
|
Интерфейс обмена |
Сдвоенный Ethernet 10/100 Mbit |
|
Интерфейс конфигурирования |
USB 2.0 (MicroUSB), Ethernet (RJ-45) |
|
Протоколы обмена |
Modbus TCP (до 4-х одновременных соединений) MQTT (в разработке) SNMP (в разработке) |
Особенности
- Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МК210-302 и МК210-312)
- Выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
- Контроль обрыва нагрузки (только для МК210-311 и МК210-312)
- Сдвоенный 2-х портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модуля возникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash память (архив)
- Поддержка облачного сервиса OwenCloud
Конфигурирование
Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.Технические характеристики (см. соответствующую колонку)
|
Модификация |
МК210-301 |
МК210-311 |
МК210-302 |
МК210-312 |
|
|
Входы/выходы |
|||||
|
Количество входов/выходов |
6 DI / 8 DO |
12 DI / 4 DO |
|||
|
Тип |
входов |
|
|
||
|
выходов |
электромагнитное реле |
||||
|
Характеристики дискретных входов (DI) |
|||||
|
Гальваническая развязка входов |
– |
||||
|
Режимы работы |
|
|
|||
|
Макс. частота входного сигнала |
определение логического уровня |
400 Гц |
|||
|
подсчет числа импульсов |
400 Гц |
100 кГц (только 1 – 8 DI) |
|||
|
измерение частоты |
– |
100 кГц (только 1 – 8 DI) |
|||
|
обработка сигналов энкодера |
– |
100 кГц |
|||
|
Мин. длительность импульса |
1 мс |
5 мкс (1 – 8 DI) |
|||
|
25 мс (9 – 12 DI) |
|||||
|
Напряжение питания входов |
24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется! |
24±3 В
|
|||
|
Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу |
не более 100 Ом |
– |
|||
|
Ток «логической единицы» |
– |
не менее 5,5 мА |
|||
|
Ток «логического нуля» |
– |
не более 1,2 мА |
|||
|
Напряжение «логической единицы» |
– |
9…30 В |
|||
|
Напряжение «логического нуля» |
– |
0…5,5 В |
|||
|
Характеристики дискретных выходов (DO) |
|||||
|
Гальваническая развязка выходов |
поканальная, кроме 1 и 2 DO |
поканальная |
|||
|
Электрическая прочность |
1780 В |
||||
|
Режим работы |
|
||||
|
Ток коммутации |
5 А (при напряжении не более 250 В, 50 Гц и cosφ>0,4) 3 А (при постоянном напряжении не более 30 В) |
||||
|
Максимальное напряжение на контакты реле |
250 В переменного напряжения 30 В постоянного напряжения |
||||
|
Время включения |
15 мс |
||||
|
Время выключения |
15 мс |
||||
|
Контроль обрыва нагрузки |
нет |
есть |
нет |
есть |
|
|
Максимальная частота ШИМ |
1 Гц |
||||
|
Минимальная длительность импульса ШИМ |
50 мс |
||||
|
Питание |
|||||
|
Напряжение питания |
=10…48 (номинальное =24) В |
||||
|
Потребляемая мощность |
не более 6 Вт при питании =24 В |
не более 5 Вт при питании =24 В |
|||
|
Защита от переполюсовки |
есть |
||||
|
Тип питания часов реального времени |
батарея CR2032 |
||||
|
Конструктивное исполнение |
|||||
|
Габаритные размеры |
(123×83×42) ±1 мм |
||||
|
Степень защиты |
IP20 |
||||
|
Монтаж |
на DIN-рейку / на стену |
||||
|
Средний срок службы |
10 лет |
||||
|
Масса |
не более 0,4 кг |
||||
|
Условия эксплуатации |
|||||
|
Температура окружающего воздуха |
-40…+55 °С |
||||
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) |
не более 80 % |
||||
|
Комплектность |
|||||
|
Модуль |
1 шт. |
||||
|
Паспорт и гарантийный талон |
1 экз. |
||||
|
Краткое руководство по эксплуатации |
1 экз. |
||||
|
Диск с ПО |
1 шт. |
||||
|
Кабель патч-корд UTP 5e 150 мм |
1 шт. |
||||
|
Клемма питания 2EGTK-5-02P-14 |
1 шт. |
||||
|
Заглушка Ethernet |
1 шт. |
||||
| Технические характеристики | |
|---|---|
| Протокол передачи данных |
|
| DI (дискретный ввод) | 12 |
| DO (дискретный вывод) | 4 |
| Наличие гальванической изоляции | нет |
