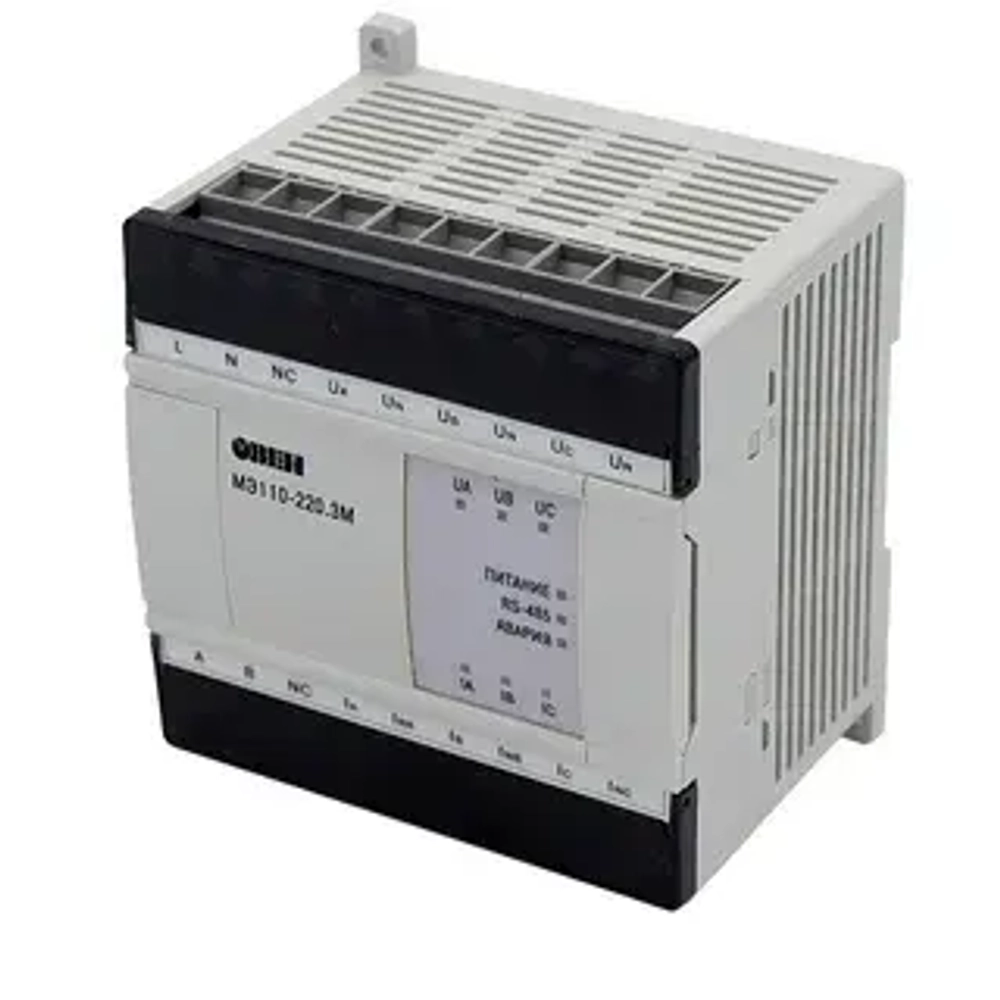

Назначение модуля ввода параметров электрической сети МЭ110-220.3М
Прибор предназначен для измерения напряжения, силы тока, частоты, мощности, фазового угла и коэффициента мощности в трехфазных сетях, преобразования измеренных параметров в цифровой код и передачи результатов измерений в сеть RS-485.
Прибор может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях и на объектах жилищно-коммунального хозяйства.
• Безопасное функционирование важных технологических узлов (электрооборудования)
• Возможность ведения журнала изменений параметров питающей сети (при использовании МСД200 или СПК107)
Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Технические характеристики:
|
Наименование |
Значение |
|
Питание |
|
|
Напряжение питания от сети переменного тока, В |
от 90 до 264 частотой от 45 до 65Гц |
|
Потребляемая мощность, ВА, не более |
7,5 |
|
Измерение фазного напряжения |
|
|
Входной сигнал (действующее значение) С использованием внешних трансформаторов напряжения |
~ (1...400) В, от 45 до 65 Гц ~ (1×10-3...4000×103) В, от 45 до 65 Гц |
|
Максимальное допустимое значение, не более 1 сек |
800 В |
|
Основная приведенная погрешность измерений |
0,15 % |
|
Разрешающая способность, В |
0,1 |
|
Входное сопротивление, кОм, не менее |
500 |
|
Время опроса входа, сек, не более |
1 |
|
Количество каналов измерения |
3 |
|
Измерение линейного напряжения (межфазного) |
|
|
Входной сигнал (действующее значение) С использованием внешних трансформаторов напряжения |
~ (2...580) В, от 45 до 65 Гц ~ (2×10-3...5800×103) В, от 45 до 65 Гц |
|
Максимальное допустимое значение, не более 1 сек |
800 В |
|
Основная приведенная погрешность измерений |
0,5 % |
|
Разрешающая способность, В |
0,1 |
|
Входное сопротивление, кОм, не менее |
500 |
|
Время опроса входа, сек, не более |
1 |
|
Количество каналов измерения |
3 |
|
Измерение силы тока |
|
|
Входной сигнал (действующее значение), А С использованием внешних трансформаторов тока, А |
от 0,005 до 5 от 0,005×10-3до 50×103 |
|
Максимальное допустимое значение, не более 1 сек |
10 А |
|
Основная приведенная погрешность измерений |
0,15 % |
|
Время опроса входа, сек, не более |
1 |
|
Разрешающая способность, А |
0,001 |
|
Входное сопротивление, Ом, не более |
0,01 |
|
Количество каналов измерения |
3 |
|
Измерение полной, активной и реактивной мощности |
|
|
Входной сигнал (действующее значение), кВт, кВА, кВАр С использованием внешних трансформаторов (напряжения/ток) |
от 0,02 до 2 от 0,2×10-6 до 200×109 |
|
Основная приведенная погрешность измерений |
0,2 % |
|
Время вычисления, сек, не более |
1 |
|
Разрешающая способность, Вт, ВА, Вар |
1 |
|
Количество каналов измерения |
3 |
|
Измерение частоты первой гармоники |
|
|
Действующая частота первой гармоники, Гц |
от 45 до 65 |
|
Основная приведенная погрешность измерений |
0,15 % |
|
Время опроса входа, сек, не более |
1 |
|
Разрешающая способность, Гц |
0,01 |
|
Количество каналов измерения (активный) |
1 |
|
Измерение коэффициента мощности cosφ |
|
|
Диапазон измерения (в рабочем диапазоне мощности) |
от 0 до 1 |
|
Основная погрешность измерений |
1,0 % |
|
Время вычисления, сек, не более |
1 |
|
Разрешающая способность |
0,01 |
|
Количество каналов измерения |
3 |
|
Измерение фазового угла |
|
|
Диапазон измерения (в рабочем диапазоне напряжений) |
от 10° до 170° |
|
Основная погрешность измерений |
0,4 % |
|
Время опроса входа, сек, не более |
1 |
|
Разрешающая способность |
1° |
|
Количество каналов измерения |
3 |
|
Интерфейс связи RS-485 |
|
|
Скорости обмена, бит/сек |
2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 |
|
Протоколы связи |
ОВЕН; ModBus-RTU; |
|
Входное сопротивление, кОм |
12 |
|
Конструктивное исполнение |
|
|
Степень защиты корпуса |
IP20 |
|
Габаритные размеры прибора (Приложение А), мм |
(96×73×110) ±1 |
|
Масса прибора, кг, не более |
0,5 |
Подключение прибора к трехфазной сети через согласующие трансформаторы:
Подключение прибора к трехфазной сети (FU1, FU1, FU3 – плавкие предохранители 1,0 А / 600 В (типа ВПТ6-33)):
Комплектация:
- Модуль ввода параметров электрической сети МЭ110-220.3М
- Паспорт и руководство по эксплуатации
- Гарантийный талон
