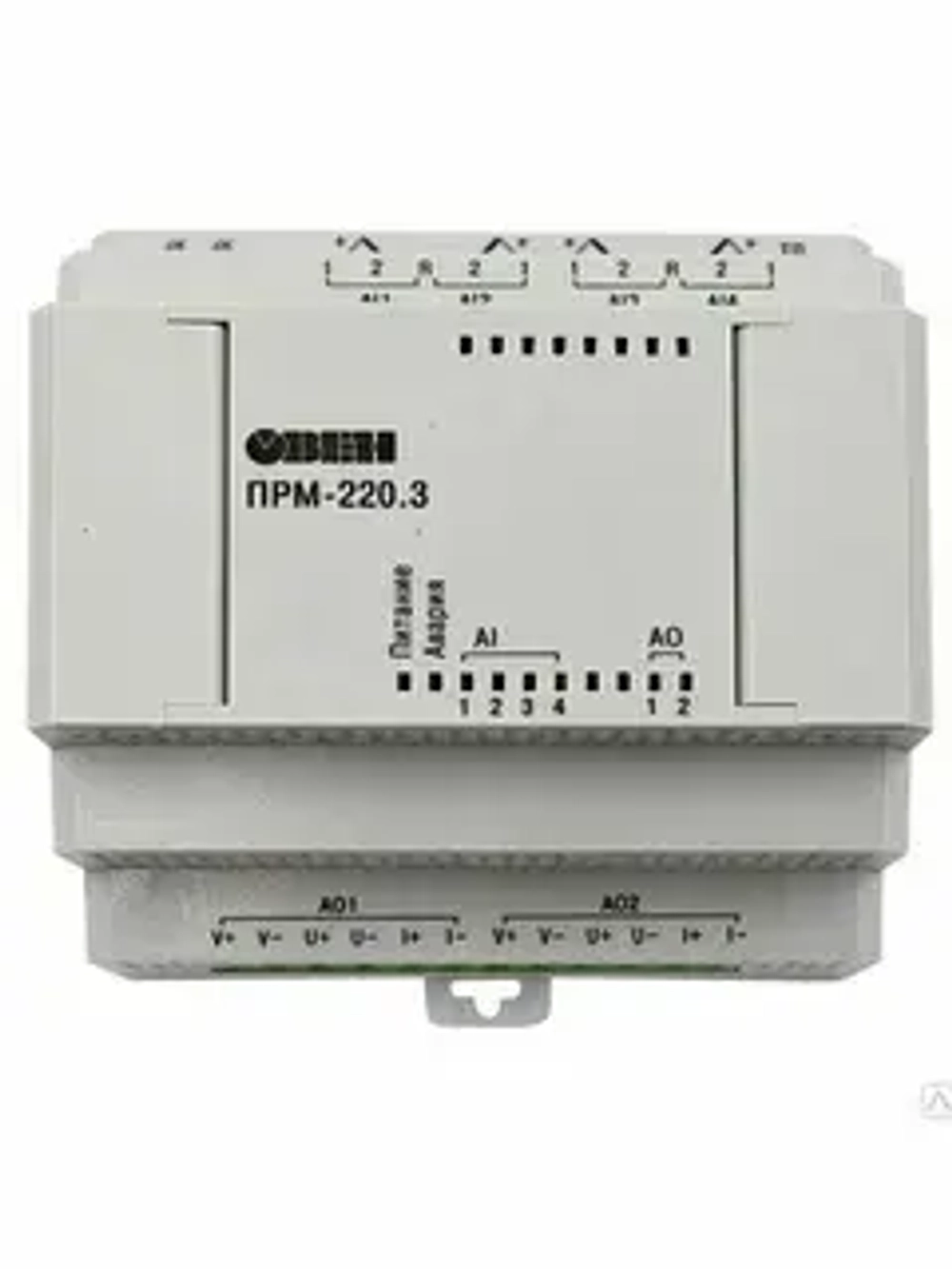

ОВЕН ПРМ-220.3 - модуль расширения аналоговых входов/выходов 220В
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200:- ПРМ-3 – для увеличения аналоговых входов и выходов.
Подключение модулей осуществляется по внутренней шине. К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания.
|
|
ПРМ-3 Модуль аналоговых входов/выходов |
|
Количество входов |
4 |
|
Тип входа |
Аналоговый термопары, термосопротивления, унифицированные сигналы |
|
Количество выходов |
2 |
|
Тип выхода |
Аналоговый: 4…20 мА / 0…10 В |
Основные особенности ПРМ
- Удобное подключение, съем и замена модулей даже при плотном монтаже в ограниченном пространстве шкафа.
- Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР200.
- Простая настройка модуля в среде OwenLogic. Модуль ввода/вывода добавляется в проект в несколько кликов.
- Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР200.
- Контроль наличия связи с ПР200. При потере связи можно установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы.
- Входы модулей гальванически развязаны относительно питания.
- Модули имеют свое независимое питание, что повышает надежность системы.
- Можно использовать головное ПР и модули с разным типом питания.
- Две модификации модулей на разные питания: 230 В и 24 В.
Технические характеристики (см. соответствующую колонку)
|
Наименование |
Значение |
||
|
ПРМ-220.х |
ПРМ-24.х |
||
|
Диапазон напряжения питания |
94…264 В (номинальное 120/230 В при 47…63 Гц) |
19…30 В (номинальное 24 В) |
|
|
Гальваническая развязка |
есть |
||
|
Электрическая прочность изоляции между входом питания и другими цепями |
2830 В |
1780 В |
|
|
Потребляемая мощность, не более |
8 ВА |
4 Вт |
|
|
Тип корпуса |
Для крепления на DIN-рейку (35 мм) |
||
|
Габаритные размеры |
88×89,7×57,8 мм |
||
|
Степень защиты корпуса по ГОСТ 14254-96 |
IP20 |
||
|
Масс прибора, не более (для всех вариантов исполнений) |
0,4 кг |
||
Характеристики аналоговых входов ПРМ-3
|
Наименование |
Значение |
|
Количество входов |
4 |
|
Тип входов |
Аналоговый:
|
|
Время опроса одного канала ТС |
0,8 сек |
|
Время опроса одного канала ТП /унифицированного сигнала |
0,4 сек |
|
Разрядность встроенного АЦП |
16 бит |
| Внутреннее сопротивление аналогового входа: | |
|
- в режиме измерения тока (задается программно) |
30 ... 55 Ом (по умолчанию – 30 Ом) |
| - в режиме измерения напряжения 0...10 В | около 10 кОм |
| Предел основной приведенной погрешности при измерении: | |
|
- термоэлектрическими преобразователями |
±0,5 % |
| - термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока | ±0,25 % |
|
Гальваническая изоляция аналоговых входов |
отсутствует |
Характеристики аналоговых выходов ПРМ-3
|
Параметр |
Значение |
|
Количество входов |
2 |
|
Тип выходов |
Универсальный: 4…20 мА/0…10 В |
|
Разрядность ЦАП |
12 бит |
|
Диапазон генерации тока |
0…24 мА |
|
Диапазон генерации напряжения |
0…10 В |
|
Предел основной приведенной погрешности, % |
|
|
Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов |
±0,05 % |
|
Гальваническая изоляция аналоговых выходов |
есть (индивидуальная) |
|
Электрическая прочность изоляции аналоговых выходов |
3000 В |
|
Питание аналоговых выходов |
внешнее, отдельно на каждый выход |
