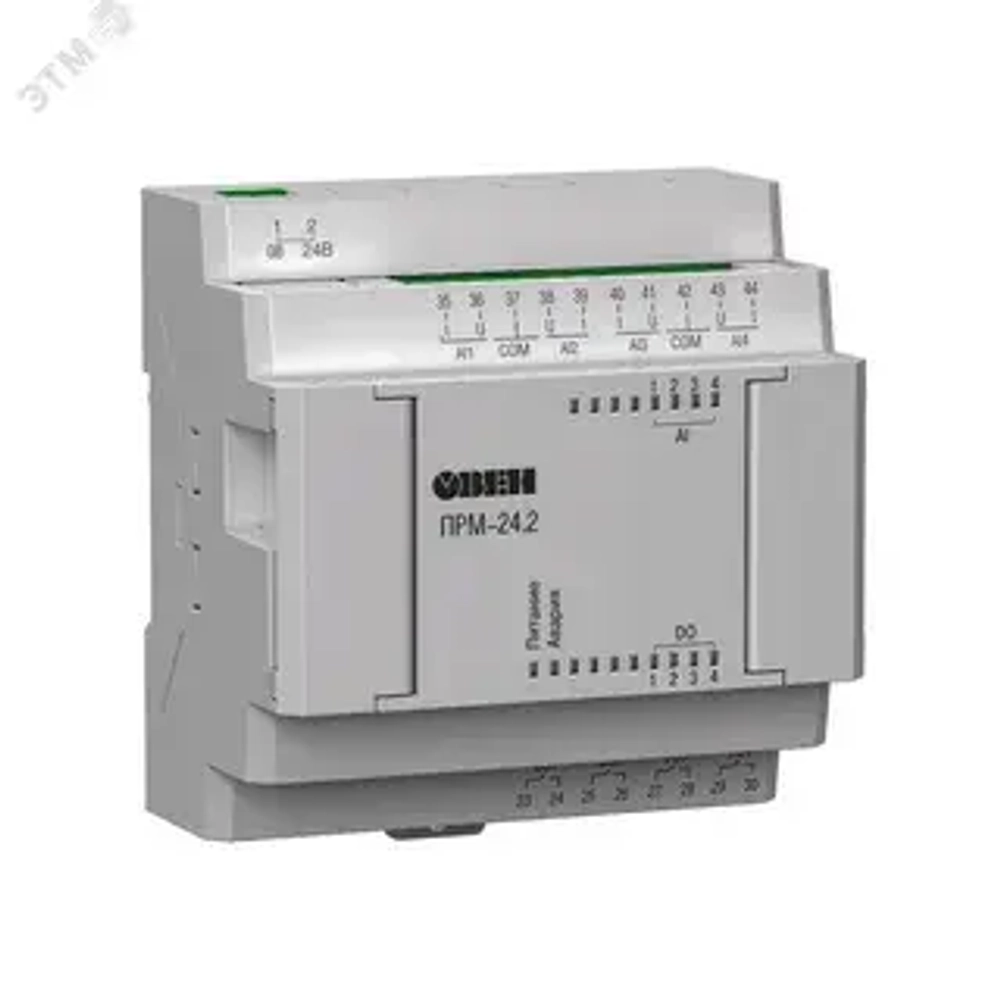

ОВЕН ПРМ-220.2 - модуль расширения дискретных входов/выходов 220В
Модуль расширения ОВЕН ПРМ предназначен для увеличения количества входов и выходов программируемого реле ОВЕН ПР200. Подключение модулей осуществляется по внутренней шине. К ПР200 можно подключить до двух модулей расширения ввода/вывода. Входы модуля гальванически развязаны относительно питания и относительно друг друга (по 4 входа). Модули имеют свое независимое питание и индивидуальную гальваническую развязку выходов, что повышает надежность системы. Существуют две модификации модулей с питанием на 24 В или 220 В.Основные особенности ПРМ
- 8 каналов дискретного ввода (220 В или 24 В, в зависимости от модификации).
- 8 каналов дискретного вывода типа э/м реле.
- Удобное подключение, съем и замена модуля даже при плотном монтаже в ограниченном пространстве шкафа.
- Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР200.
- Входы модуля гальванически развязаны относительно питания и относительно друг друга (по 4 входа).
- Модули имеют свое независимое питание и индивидуальную гальваническую развязку выходов, что повышает надежность системы. Можно использовать головное ПР и модули с разным типом питания.
- Простая настройка модуля в среде Owen Logic, модуль ввода/вывода добавляется в проект в несколько кликов.
- Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР200.
- Контроль наличия связи с ПР200. При потере связи имеется возможность установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы.
Технические характеристики (см. соответствующую колонку)
|
Наименование |
Значение |
|
|
ПРМ-220.2 |
ПРМ-24.2 |
|
|
Диапазон напряжения питания |
94…264 В (номинальное 120/230 В при 47…63 Гц) |
19…30 В (номинальное 24 В) |
|
Гальваническая развязка |
есть |
|
|
Электрическая прочность изоляции между входом питания и другими цепями |
2830 В |
1780 В |
|
Потребляемая мощность, не более |
8 ВА |
4 Вт |
|
Тип корпуса |
Для крепления на DIN-рейку (35 мм) |
|
|
Габаритные размеры |
88×89,7×57,8 мм |
|
|
Степень защиты корпуса по ГОСТ 14254-96 |
IP20 |
|
|
Масса прибора, не более (для всех вариантов исполнений) |
0,4 кг |
|
Характеристики дискретно-аналоговых входов ПРМ-2
|
Наименование |
ПРМ-220.2 |
ПРМ-24.2 |
|
Количество |
4 |
|
|
Тип |
Универсальный дискретно-аналоговых вход (ДАТ) |
|
|
Тип измеряемых сигналов |
4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др. |
|
|
Работа в дискретном режиме |
да |
|
|
Период обновления значений четырех каналов, не более |
1 мс |
|
|
Разрядность встроенного АЦП |
12 бит |
|
|
Номинальное напряжение питания входов при работе в дискретном режиме |
24 В |
|
|
Предел основной приведенной погрешности при работе с: |
||
|
Унифицированными сигналами |
±0,5 % |
|
|
Термометрами сопротивления Термисторами РТС и NTC: 0...150 кОм включительно, не более 151...300 кОм включительно, не более |
± 2,0 % |
|
|
Гальваническая развязка |
отсутствует |
|
|
Режим дискретного входа |
||
|
Порог переключения входа из состояния «логическая единица» в состояние «логический ноль» |
1...8 В (устанавливается в OwenLogic) |
|
|
Порог переключения входа из состояния «логический ноль» в состояние «логическая единица» |
2...9 В (устанавливается в OwenLogic) |
|
Характеристики дискретных выходов ПРМ-2
|
Наименование |
ПРМ-220.2 |
ПРМ-24.2 |
|
|
Количество |
4 |
||
|
Тип |
Релейные нормально-разомкнутые (Р) |
||
|
Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В перем. тока cosφ > 0,95 3 А при напряжении не более 30 В пост. тока |
||
|
Гальваническая развязка |
Индивидуальная |
||
|
Электрическая прочность изоляции |
2300 В |
||
