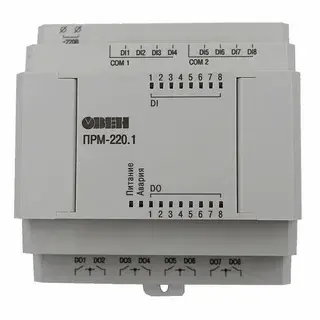

ОВЕН ПРМ-220.1 - модуль расширения дискретных входов/выходов 220В
Модуль расширения ОВЕН ПРМ предназначен для увеличения количества входов и выходов программируемого реле ОВЕН ПР200. Подключение модулей осуществляется по внутренней шине. К ПР200 можно подключить до двух модулей расширения ввода/вывода. Входы модуля гальванически развязаны относительно питания и относительно друг друга (по 4 входа). Модули имеют свое независимое питание и индивидуальную гальваническую развязку выходов, что повышает надежность системы. Существуют две модификации модулей с питанием на 24 В или 220 В.Основные особенности ПРМ
- 8 каналов дискретного ввода (220 В или 24 В, в зависимости от модификации).
- 8 каналов дискретного вывода типа э/м реле.
- Удобное подключение, съем и замена модуля даже при плотном монтаже в ограниченном пространстве шкафа.
- Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР200.
- Входы модуля гальванически развязаны относительно питания и относительно друг друга (по 4 входа).
- Модули имеют свое независимое питание и индивидуальную гальваническую развязку выходов, что повышает надежность системы. Можно использовать головное ПР и модули с разным типом питания.
- Простая настройка модуля в среде Owen Logic, модуль ввода/вывода добавляется в проект в несколько кликов.
- Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР200.
- Контроль наличия связи с ПР200. При потере связи имеется возможность установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы.
Технические характеристики (см. соответствующую колонку)
|
Наименование |
Значение |
|
|
ПРМ-220.1 |
ПРМ-24.1 |
|
|
Диапазон напряжения питания |
94…264 В (номинальное 120/230 В при 47…63 Гц) |
19…30 В (номинальное 24 В) |
|
Гальваническая развязка |
есть |
|
|
Электрическая прочность изоляции между входом питания и другими цепями |
2830 В |
1780 В |
|
Потребляемая мощность, не более |
8 ВА |
4 Вт |
|
Тип корпуса |
Для крепления на DIN-рейку (35 мм) |
|
|
Габаритные размеры |
88×89,7×57,8 мм |
|
|
Степень защиты корпуса по ГОСТ 14254-96 |
IP20 |
|
|
Масс прибора, не более (для всех вариантов исполнений) |
0,4 кг |
|
Характеристики дискретных входов (см. соответствующую колонку)
|
Наименование |
Значение |
|
|
ПРМ-220.1 |
ПРМ-24.1 |
|
|
Количество дискретных входов |
8 |
8 |
|
Подключаемые входные устройства |
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) |
|
|
— |
датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором |
|
|
Напряжение питания дискретных входов |
90…264 В |
15…30 В |
|
Макс. входной ток |
9 мА |
5 мА |
|
Ток «логической единицы» |
0,7...1,4 мА |
0…1 мА |
|
Уровень сигнала «логической единицы» |
159...264 В |
15…30 В |
|
Уровень сигнала «логического нуля» |
0…40 В |
-3…+5 В |
|
Гальваническая развязка |
групповая по 4 входа (1...4, 5...8) |
|
|
Электрическая прочность изоляции |
2800 В |
1780 В |
Характеристики дискретных выходов (см. соответствующую колонку)
|
Наименование |
Значение |
|
|
ПРМ-220.1 |
ПРМ-24.1 |
|
|
Количество дискретных выходов |
8 |
8 |
|
Тип дискретного выходного элемента |
Р – электромагнитное реле (нормально-открытое) |
|
|
Максимально допустимый ток нагрузки |
5 А при напряжении не более 250 В переменного тока и cos > 0,95 3 А при напряжении не более 30 В постоянного тока |
|
|
Время переключения из состояния «0» в состояние «1» и обратно |
не более 10 мс |
|
|
Гальваническая развязка дискретных выходов |
групповая (выходы собраны в группы по 2 шт. и имеют общую клемму) |
|
|
Электрическая прочность изоляции |
2800 В по 2 реле (групповая – 1780 В) |
|
