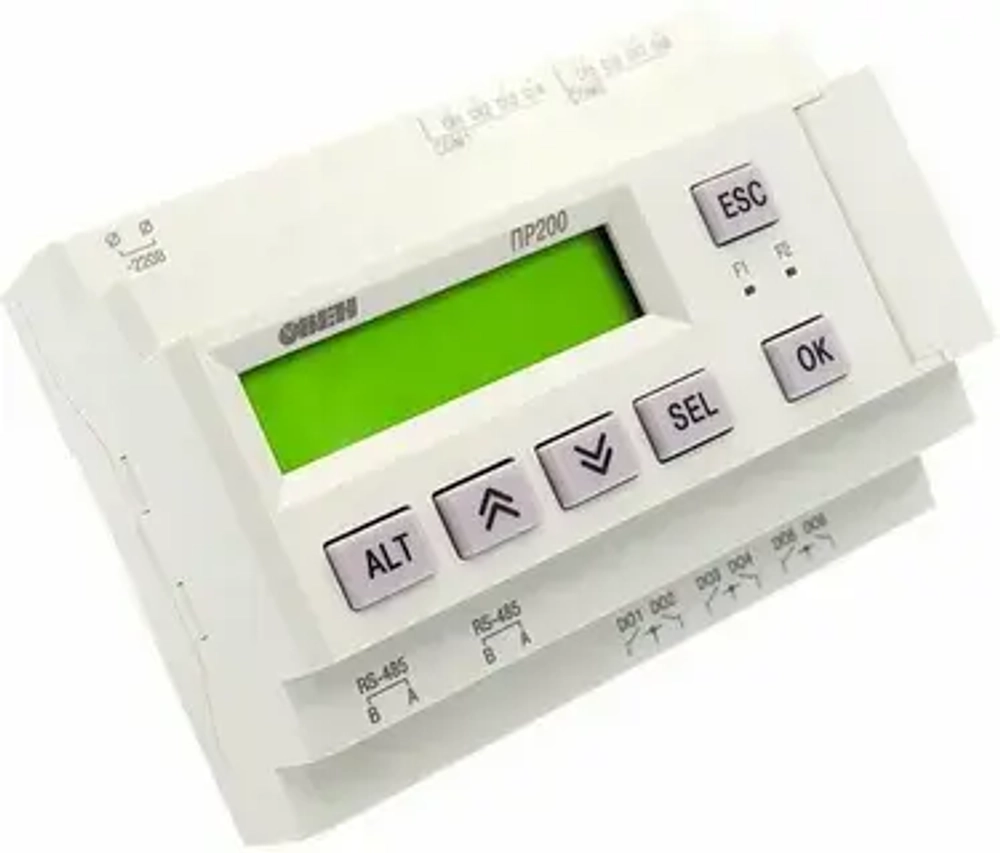

ОВЕН ПР200-220.2.2.0 - Программируемое реле с дисплеем, 220В, питание дискретных входов 230В, 8 дискретных и 4 аналоговых входа / 8 дискретных и 2 аналоговых выхода 4...20 мА, 2 интерфейса RS485
ОВЕН ПР200 – это свободно программируемое реле. Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др.Написание алгоритма осуществляется пользователем на языке FBD (МЭК 16131:3) с помощью бесплатной среды программирования OWEN Logic. Подключение к ПК производится посредством стандартного MiniUSB-кабеля (USB – MiniUSB). Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до 2-х интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII.
Для увеличения количества дискретных входов/выходов программируемого реле ОВЕН ПР200 применяются модули расширения ОВЕН ПРМ.
Дискретные входы
|
Тип дискретного входа |
ДФ дискретный фазовый (в модиф. ПР200-220.х.х) |
Д дискретный (в модиф. ПР200-24.х.х, ПР200-220.2х) |
А |
|
Тип подключаемых датчиков |
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) |
||
|
– |
датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором |
||
|
Напряжение питания дискретных входов |
90...264 В |
15…30 В |
15…30 В |
|
Максимальный ток дискретного входа |
не более 1,5 мА |
не более 5 мА |
не более 5 мА |
|
Ток «логической единицы» |
0,75…1,5 мА |
3…5 мА |
3…5 мА |
|
Ток «логического нуля» |
0...0,5 мА |
0...1 мА |
0...1 мА |
|
Уровень «логической единицы» |
159…264 В |
15…30 В |
Задается программно из диапазона 0…10 В |
|
Уровень «логического нуля» |
0…40 В |
-3…+5 В |
-3…+5 В |
|
Гальваническая развязка |
групповая по 4 входа (1-4, 5-8) |
– |
|
|
Электрическая прочность изоляции |
2830 В, групповая – 1780 В |
– |
|
Аналоговые входы
|
Тип аналогового входа |
А |
|
Тип измеряемых сигналов |
0…10 В |
|
Входное сопротивление |
61 кОм |
|
Предел основной приведенной погрешности |
±0,5 % |
|
Разрешающая способность АЦП |
12 бит |
|
Период обновления результатов измерения четырех каналов |
не более 10 мс |
|
Дополнительная приведенная погрешность, вызванная изменением температуры на 10 °С в пределах рабочего диапазона температур |
±0,25 % |
Дискретные выходы
|
Тип дискретного выхода |
Р |
|
Максимально допустимый ток нагрузки |
5 А при напряжении не более 250 В переменного тока и cosφ > 0,95; 3 А при напряжении не более 30 В |
Аналоговые выходы
|
Тип аналогового выхода |
И |
У |
|
Диапазон выхода |
4…20 мА |
0…10 В |
Габаритные и установочные размеры
