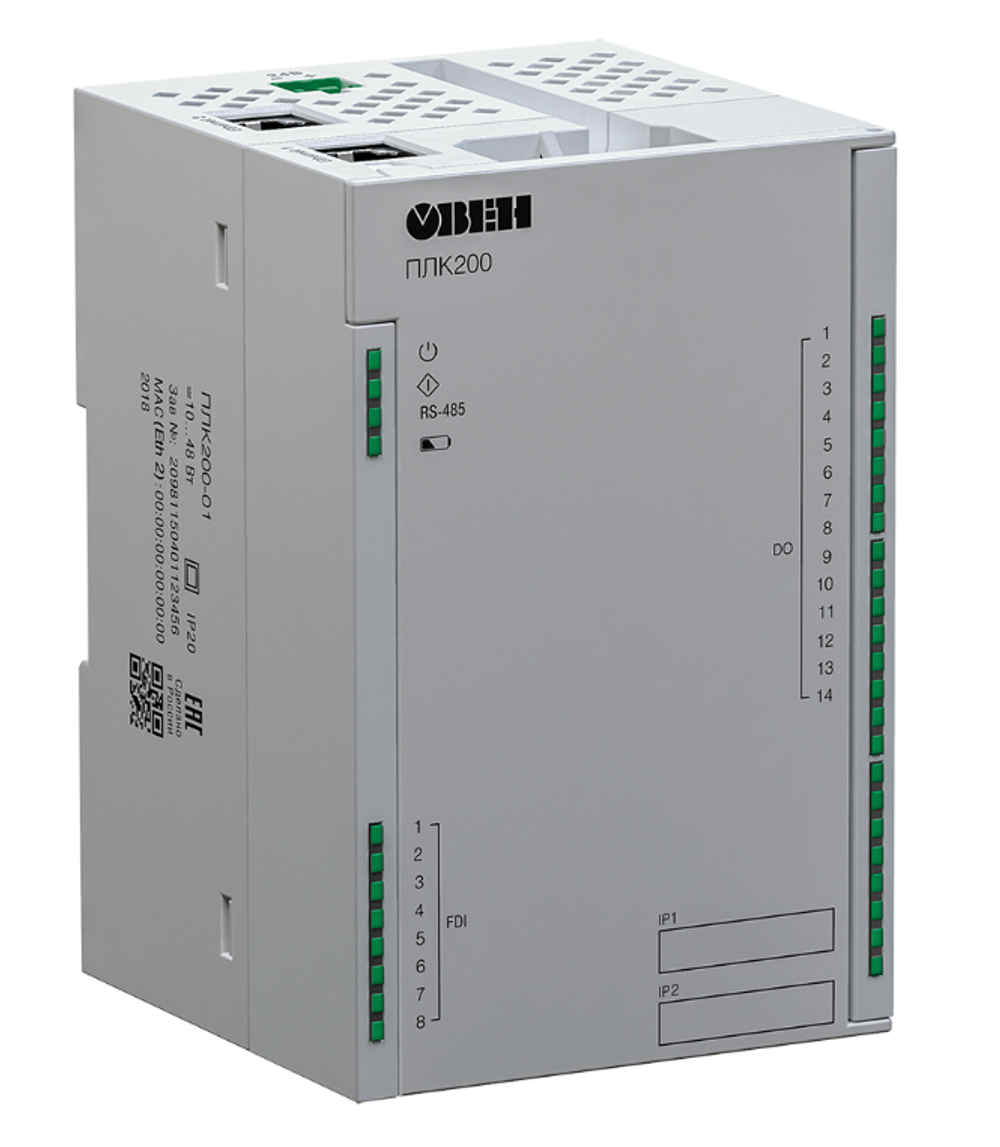

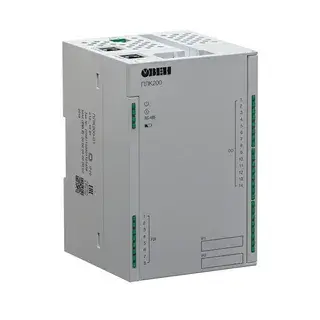

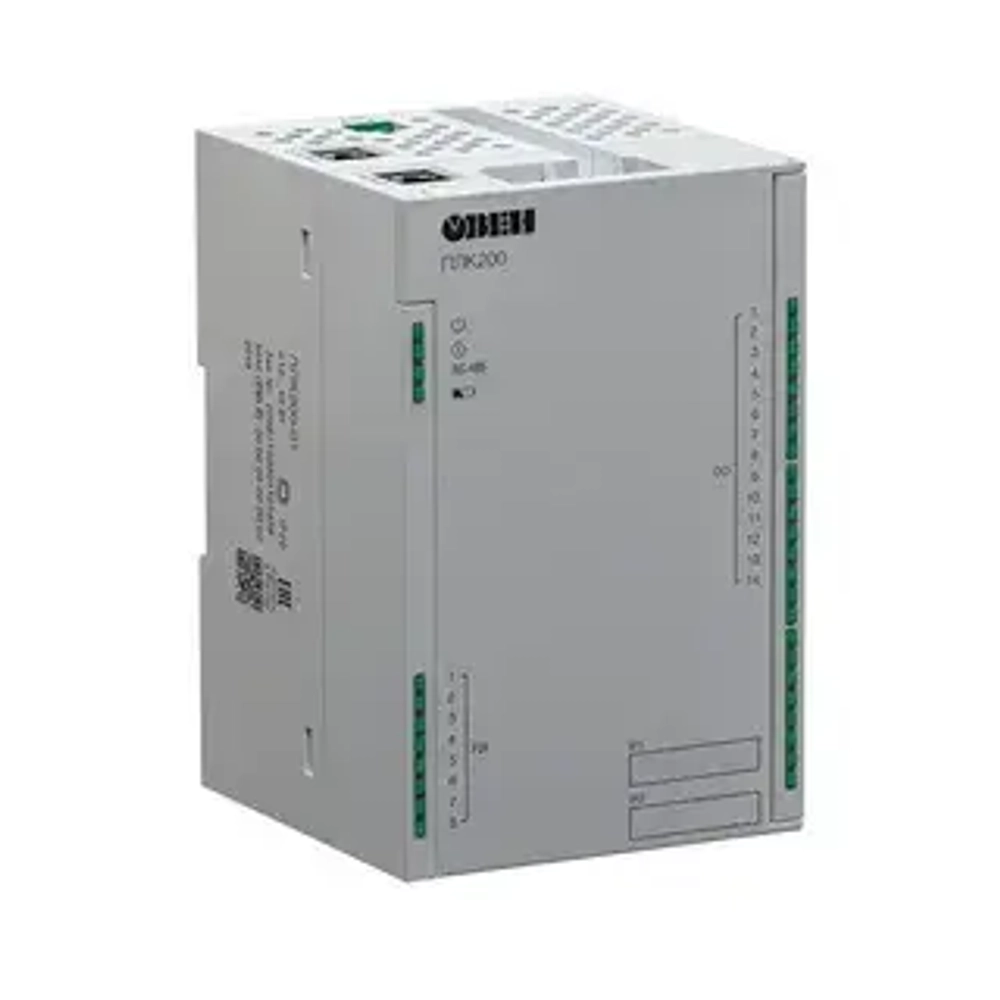

Программируемый логический контроллер ПЛК200-03-CS 82 × 124 × 83 IP20 арт:107027

Купить в 1 клик
Добавить в сравнение

Контроллер для малых и средних систем автоматизации.

Документация
Руководство по эксплуатации ПЛК200   PDF 14.44 MB
webОписание Web-интерфейса OpenWrt   PDF 7.2 MB
Руководство по эксплуатации (краткое) ПЛК200-01   PDF 1.66 MB
Руководство по эксплуатации (краткое) ПЛК200-02   PDF 1.77 MB
Руководство по эксплуатации (краткое) ПЛК200-03   PDF 1.9 MB
Руководство по эксплуатации (краткое) ПЛК200-04   PDF 1.97 MB
Быстрый старт ПЛК200   PDF 1.28 MB
Функциональные возможности контроллеров ОВЕН   PDF 192.51 kB
Сертификаты
Сертификат соответствия на ПЛК200-01, ПЛК200-02 и ПЛК200-03 ТР ТС 004/2011 ZIP 418.74 kB
Декларация о соответствии на ПЛК200-04 и ПЛК210-04 ТР ТС 020/2011 ZIP 1.11 MB
Декларация о соответствии на ПЛК200-01, ПЛК200-02 и ПЛК200-03 ТР ТС 020/2011 ZIP 454.04 kB
Сертификат соответствия в области пожарной безопасности на ПЛК200-01-02-03   ZIP 1.46 MB
Сертификат соответствия в области пожарной безопасности на ПЛК200-04 и ПЛК210-04   ZIP 1.46 MB
Сертификат промышленной безопасности на ПЛК200-01-02-03   ZIP 642.71 kB
Сертификат промышленной безопасности на ПЛК200-04 и ПЛК210-04   ZIP 642.39 kB
Сертификат средств измерений ПЛК200-04 Россия.
84822-22
ZIP 226.12 kB
Сертификат средств измерений ПЛК200-04 Казахстан ZIP 413.31 kB
Описание
Отзывы
Описание

ОВЕН ПЛК200-03-CS. Контроллер для малых и средних систем автоматизации.

ОВЕН ПЛК200 – новая линейка моноблочных контроллеров для малых и средних систем автоматизации со встроенными дискретными и аналоговыми входами/выходами (DI/DO/AI/AO). Контроллеры универсальны благодаря широкому спектру коммуникационных протоколов.


Программирование контроллера осуществляется в среде CODESYS V3.5 SP14 Patch 3. В рамках единого ПО пользователь разрабатывает управляющую логику, человеко-машинный интерфейс и настраивает обмен с другими устройствами.

В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейка модулей ввода/вывода Мх210 с интерфейсом Ethernet.

Встроенные в контроллер два порта Ethernet и наличие межсетевого экрана позволяют применять его в качестве шлюза между промышленной сетью и сетью предприятия.

Особенности и преимущества

  • Высокая производительность
  • Процессор ARM® Cortex-A8 с частотой 800 МГц.
    • Большой объем памяти:
    • ROM 512 Мбайт (NAND).
    • RAM 256 Мбайт (DDR3).
  • RETAIN 64 Кбайт (MRAM).
  • Операционная система Linux с RT-патчем.
  • Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU.

Эргономичный корпус

  • Крепление на DIN-рейку или на стену.
  • Съемные клеммники с невыпадающими винтами.
  • Удобная система укладки кабеля.
  • Тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой.

Коммуникационные возможности

  • Ethernet дает ряд преимуществ:
    • высокая скорость опроса;
    • мультимастерность;
    • вариативная топология сети.
  • Поддержка протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT, NTP.
  • Встроенный Firewall.
  • Поддержка Web-визуализации CODESYS.
  • Web-интерфейс для настройки и диагностики контроллера.
  • Простое подключение к OwenCloud.

Эксплуатация в тяжелых условиях

Расширенный диапазон питающего напряжения: =10…48 В.
Расширенный диапазон температуры окружающей среды: -40…+55 °С.

Технические характеристики

Параметр Значение (свойства)
Питание
Напряжение питания от 10 до 48 В (номинальное 24 В)

Потребляемая мощность, не более

- модификация 01

- модификация 02

- модификация 03

-модификация 04



13 Вт

12 Вт

10 Вт

10 Вт

Защита от переполюсовки Есть
Вычислительные ресурсы
Центральный процессор

RISC-процессор Texas Instruments Sitara AM3358,

800 МГц

Объем флеш-памяти (тип памяти) 512 Мбайт (NAND) доступно для хранения файлов и архивов
Объем оперативной памяти (тип памяти) 256 Мбайт (DDR3)
Объем Retain-памяти (тип памяти) 64 Кбайт (MRAM)
Время выполнения пустого цикла (стабилизированное) 3 мс
Интерфейсы связи
Ethernet 100 Base-T
Количество портов 2 × Ethernet 10/100 Мбит/c (RJ45)
Поддерживаемые промышленные протоколы*
  • Modbus TCP (Master / Slave)
  • OPC UA (Server)
  • MQTT
Поддерживаемые прикладные протоколы*
  • NTP
  • FTP
  • SSH
  • HTTP
  • HTTPS
RS-485
Количество портов 1
Поддерживаемые протоколы*

Modbus RTU (Master / Slave);

Modbus ASCII (Master / Slave);

ОВЕН (Master)

Скорость передачи 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Подтягивающие резисторы Есть
USB Device
Количество портов 1 × micro USB (RNDIS)
Поддерживаемые протоколы

CODESYS Gateway

FTP

SSH

HTTP

HTTPS

Подключаемые накопители
SD
Количество разъёмов 1
Поддерживаемые устройства microSD
Максимальная ёмкость

4 ГБ (microSD)

32 ГБ (microSDHC)

512 ГБ (microSDXC)

Поддерживаемые файловые системы FAT16, FAT32, ext4, NTFS (read only)
Часы реального времени

Погрешность хода, не более:

– при температуре +25 °С

– при температуре -40 °С и +55 °С



3 секунды в сутки

18 секунд в сутки

Тип источника питания Батарея CR2032
Срок работы на одной батарее 5 лет
Общие сведения
Габаритные размеры (82 × 124 × 83) ±1 мм
Масса, не более 0,6 кг
Степень защиты корпуса по ГОСТ 14254–96 IP20
Индикация на передней панели Светодиодная
Встроенное оборудование
  • Источник звукового сигнала
  • Двухпозиционный тумблер СТАРТ / СТОП
  • Сервисная кнопка
Средняя наработка на отказ** 60 000 ч
Средний срок службы 8 лет

* Поддерживается реализация нестандартных протоколов с помощью системных библиотек.
** Кроме электромеханических переключателей и элемента питания часов реального времени.



Дискретные входы (DI и FDI)
Параметр Значение (свойства)
Дискретные входы (DI)

Быстрые дискретные входы

(FDI)

Режимы работы · определение логического уровня
  • определение логического уровня
  • счётчик высокочастотных импульсов
  • измерение частоты
  • обработка сигналов энкодера
Тип входов по ГОСТ Р 61131 1
Максимальный ток «логической единицы» 5,5 мА
Максимальный ток «логического нуля» 1,2 мА
Напряжение «логической единицы» 9…30 В
Напряжение «логического нуля» 0…5,5 В

Гистерезис выключения

«логической единицы», не менее

0,5 В
Подключаемые входные устройства

контактные датчики,

трехпроводные датчики,

имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым

коллектором

контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры
Минимальная длительность импульса, воспринимаемая входом 3 мс 5 мкс
Максимальная частота входного сигнала 300 Гц*

95 кГц

45 кГц**


* Определяется длительностью цикла контроллера.
** При обработке сигналов энкодера.



Аналоговые входы (AI)
Параметр Значение (свойства)
Подключаемые сигналы
  • унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, ±1 В
  • термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23
  • термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
  • сопротивление: 0…2 кОм, 0…5 кОм
Разрядность АЦП 16 бит
Время опроса одного входа* унифицированные сигналы не более 0,6 с
ТС не более 0,9 с
ТП не более 0,6 с
сопротивления не более 0,6 с
Предел основной приведенной погрешности при измерении унифицированные сигналы ±0,25 %
ТС ±0,25 %
ТП ±0,5 %
сопротивления ±0,25 %
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех, не более ±0,3 %

Дополнительная погрешность, вызванная

изменением температуры окружающей

среды, на каждые 10 градусов, не более

0,2 предела допускаемой основной приведенной

погрешности измерения


ПРИМЕЧАНИЕ

* Поскольку опрос входов выполняется последовательно, общее время опроса равно сумме времен опроса всех активных входов. Если в параметре «Тип датчика» установлено значение «Датчик отключен», датчик исключается из списка опроса.



Дискретные выходы (DO) типа электромагнитное реле
Параметр Значение (свойства)
Тип контакта Нормально-разомкнутый контакт
Режимы работы
  • генерация заданного количества импульсов
  • переключение логического состояния
Ток коммутации
  • 5 А (при напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка)
  • 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка)
Максимальное напряжение на контакты реле
  • 264 В (СКЗ) переменного напряжения
  • 30 В постоянного напряжения
Минимальный ток коммутации 10 мА
Категория применения по ГОСТ IEC 60947-5-1:2014 АС-15, С300*
Механический ресурс реле, не менее 5 000 000 переключений
Электрический ресурс реле при максимальном токе нагрузки, не менее
  • 35 000 переключение при 3 А, 30 В постоянного напряжения
  • 50000 переключений при 5 А 250 В (СКЗ) переменного напряжения
  • 50 000 переключений при категории применения AC-15, C300*
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более 10 мс

* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА



Дискретные выходы (FDO) типа транзисторный ключ
Параметр Значение (свойства)
Режимы работы
  • переключение логического сигнала
  • генерация низкочастотного ШИМ сигнала
  • генерация высокочастотного ШИМ сигнала
  • генерация заданного количества импульсов
Режим включения выхода Верхний ключ Верхний и нижний ключи
Напряжение питания выходов 10…36 В
Максимальный постоянный ток нагрузки 0,85 А 0,15 А
Максимально допустимый кратковременный ток нагрузки 1,3 А 0,19 А
Максимальная частота выходного сигнала (для резистивной нагрузки) 10 кГц 60 кГц
Минимальная длительность выходного сигнала (для резистивной нагрузки) 10 мкс 1 мкс
Максимальная емкость нагрузки 100 000 мкФ 1 мкФ*
Типы защиты выходов
  • защита от короткого замыкания при включении питания
  • защита от пониженного питания выходов
  • защита от перегрева выходного каскада
  • защита от перегрузки по току выхода
  • защита от обратного тока самоиндукции

* Зависит от частоты и напряжения в цепи нагрузки

Технические характеристики
Рабочая температура -40°C ~ +55°C
Интерфейсы (порты)
  • Ethernet
  • RS485
  • USB
Входное напряжение (U вх.), В 24 В
Протокол передачи данных
  • Modbus TCP/RTU/ASCII
  • USB
  • ОВЕН
